Vous cherchez à comprendre comment fonctionne une chaudière murale à gaz ? Vous voulez visualiser les différents raccordements avant de discuter avec un chauffagiste ? Savoir où se branche chaque tuyau vous semble compliqué ?
Cet article vous donne toutes les clés pour comprendre le fonctionnement d’une chaudière. Vous y trouverez une description détaillée d’un schéma d’installation pour une chaudière murale gaz, les normes de sécurité à suivre et le rôle de chaque composant.
Schéma Complet de l’Installation d’une Chaudière Murale à Gaz

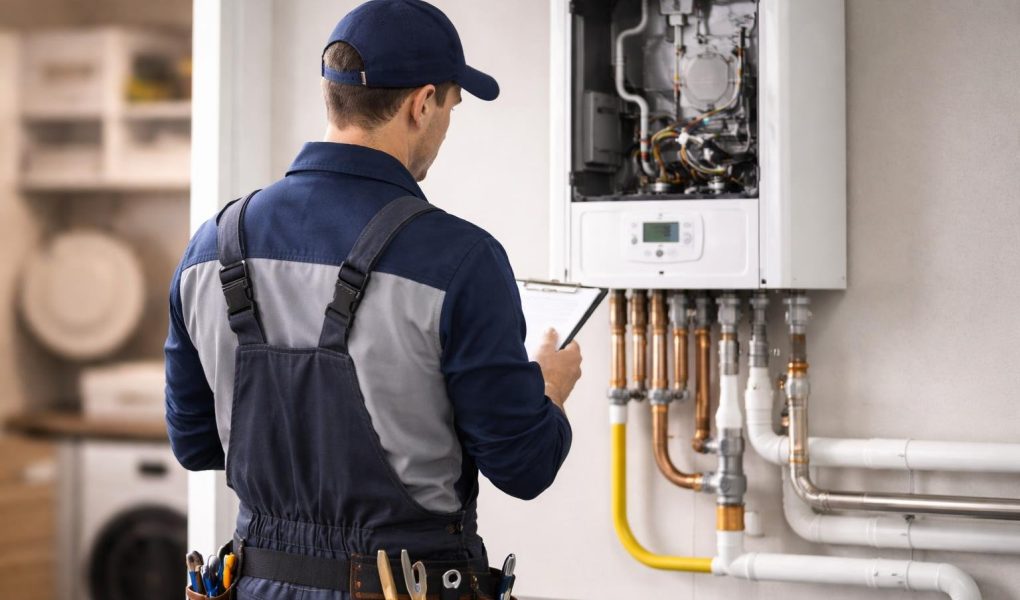

Une installation correcte est la base du bon fonctionnement de votre chaudière. Même sans image, on peut décrire précisément comment les éléments se connectent. Imaginez la chaudière fixée au mur. En dessous, vous avez cinq raccordements principaux, plus l’évacuation des fumées sur le dessus.
Voici la disposition standard, de gauche à droite, que vous retrouveriez sur un schéma :
- Départ Chauffage : Le tuyau qui envoie l’eau chaude vers vos radiateurs. C’est le début du circuit de chauffage.
- Sortie Eau Chaude Sanitaire (ECS) : Le tuyau qui alimente vos robinets, votre douche, etc., en eau chaude.
- Arrivée de Gaz : Le raccordement central, souvent de plus petit diamètre, avec une vanne d’arrêt jaune. C’est l’alimentation en combustible.
- Arrivée d’Eau Froide Sanitaire (EFS) : Le tuyau qui amène l’eau du réseau public dans la chaudière pour qu’elle soit chauffée.
- Retour Chauffage : Le tuyau qui ramène l’eau refroidie des radiateurs vers la chaudière pour un nouveau cycle de chauffe.
Légende et Rôle des Composants Clés
Une chaudière n’est pas juste une boîte qui chauffe de l’eau. Elle contient plusieurs pièces essentielles pour la performance et la sécurité. Comprendre leur rôle vous aide à mieux saisir le fonctionnement de l’appareil et à dialoguer avec un professionnel.
Le circuit de chauffage
Le circuit de chauffage est un circuit fermé. La même eau tourne en boucle entre la chaudière et les radiateurs. Trois composants sont fondamentaux pour son bon fonctionnement.
- 1. Le Circulateur (ou Pompe) : C’est le cœur du système. Son rôle est de pousser l’eau chaude dans tout le circuit de chauffage. Sans lui, l’eau ne bougerait pas et la chaleur resterait bloquée dans la chaudière. Il assure une répartition homogène de la chaleur dans le logement.
- 2. Le Vase d’expansion : L’eau se dilate en chauffant. Ce ballon, souvent de couleur rouge, contient une membrane et de l’air. Il sert à absorber cette augmentation de volume pour maintenir une pression stable dans le circuit. Un vase défectueux provoque des variations de pression et des pannes.
- 3. La Soupape de sécurité : C’est un élément de protection obligatoire. Si la pression dans le circuit de chauffage monte trop (généralement au-dessus de 3 bars), la soupape s’ouvre automatiquement pour évacuer le surplus d’eau et éviter une rupture des canalisations ou de la chaudière.
Le circuit de gaz et combustion
Ce circuit gère l’alimentation en combustible, qui est la source d’énergie de la chaudière. La sécurité y est primordiale.
- 4. L’Arrivée de gaz : Elle est toujours équipée d’une vanne d’arrêt manuelle (souvent à poignée jaune). Cette vanne permet de couper l’alimentation en gaz de la chaudière en cas d’intervention ou d’urgence. Elle doit être accessible en permanence.
- 5. Le Bloc gaz et le Brûleur : Le bloc gaz est une électrovanne qui régule la quantité de gaz envoyée vers le brûleur. Le brûleur mélange ce gaz avec de l’air et enflamme le tout pour produire la chaleur nécessaire. C’est là que la combustion a lieu. Le bon réglage de cet ensemble est nécessaire pour un rendement optimal et une combustion propre.
Les sécurités et le remplissage
Ces composants assurent la protection du réseau d’eau potable et permettent l’entretien de base de l’installation.
- 6. Le Disconnecteur : C’est un clapet anti-retour très important. Il empêche l’eau du circuit de chauffage (qui est « sale » et contient des boues) de refluer dans le réseau d’eau potable de votre maison. C’est une protection sanitaire obligatoire.
- 7. La Vanne de remplissage : Souvent située près du disconnecteur, cette petite vanne permet de rajouter de l’eau du réseau dans le circuit de chauffage. On l’utilise pour ajuster la pression, qui doit se situer idéalement entre 1 et 1,5 bar à froid.
Les 4 Raccordements Indispensables : Étapes et Points de Vigilance
L’installation d’une chaudière gaz demande de connecter quatre circuits différents. Chaque étape a ses propres règles et points de vigilance pour garantir un fonctionnement sûr et efficace.
1. Le raccordement hydraulique (Départ/Retour chauffage et Sanitaire)
Ce raccordement concerne tous les tuyaux d’eau. Il s’agit de connecter la chaudière au circuit de chauffage et au réseau d’eau sanitaire.
L’opération consiste à relier les cinq sorties sous la chaudière aux tuyaux correspondants dans le mur. Le professionnel utilise des raccords adaptés (cuivre, PER, multicouche) et assure une étanchéité parfaite de chaque connexion. Une mauvaise soudure ou un joint mal serré peut causer des fuites dévastatrices.
2. Le raccordement au gaz (Normes et sécurité)
C’est l’étape la plus critique. Le raccordement au gaz doit obligatoirement être réalisé par un professionnel possédant une certification gaz. Le tuyau d’arrivée de gaz est relié à la chaudière, souvent avec un raccordement flexible en inox conforme aux normes.
La vanne d’arrêt doit être installée avant le flexible pour pouvoir isoler l’appareil. Une fois le raccordement fait, l’installateur effectue un test d’étanchéité en mettant le circuit sous pression pour s’assurer qu’il n’y a absolument aucune fuite, même minime.
3. Le raccordement électrique
La chaudière a besoin d’électricité pour fonctionner (circulateur, électronique, allumage). Le branchement doit se faire sur une ligne électrique dédiée, protégée par un disjoncteur approprié sur le tableau électrique.
Le raccordement doit respecter la norme NF C 15-100. Il faut aussi connecter le thermostat d’ambiance (filaire ou sans fil) à la chaudière. C’est lui qui donnera l’ordre de démarrer ou de s’arrêter en fonction de la température souhaitée dans la maison, ce qui est essentiel pour le confort et les économies d’énergie.
4. Le raccordement de l’évacuation des fumées (Ventouse vs. Cheminée)
La combustion du gaz produit des fumées toxiques qui doivent être évacuées à l’extérieur. Il existe deux principaux types d’évacuation pour une chaudière murale.
- L’évacuation par ventouse : C’est le système le plus courant aujourd’hui. Un conduit double paroi traverse le mur ou le toit. Le tube intérieur évacue les fumées tandis que l’espace autour amène l’air frais de l’extérieur directement dans la chaudière. L’installation est dite « étanche », ce qui augmente la sécurité et le rendement.
- L’évacuation par cheminée : Ce type de raccordement est utilisé pour les chaudières non-étanches. La chaudière est raccordée à un conduit de cheminée existant. Il faut s’assurer que le conduit est en bon état, ramoné et souvent « tubé » avec un conduit en inox pour le protéger de la corrosion due aux fumées. Une ventilation basse et haute dans la pièce est alors obligatoire.
Le choix entre les deux dépend de la configuration du logement et du type de chaudière. La sortie ventouse est souvent plus simple et plus sûre à mettre en œuvre.
Normes d’Installation et Réglementation à Respecter
L’installation d’une chaudière à gaz est très encadrée en France. Ces règles garantissent la sécurité des occupants et l’efficacité énergétique de l’installation. Ignorer ces normes est dangereux et peut annuler la garantie de votre appareil.
Faire appel à un professionnel qualifié
La loi impose de faire appel à un installateur professionnel pour toute chaudière à gaz. Ce professionnel doit avoir plusieurs certifications :
- Professionnel du Gaz (PG) ou Qualigaz : Cette certification atteste que l’artisan a les compétences pour réaliser une installation de gaz conforme aux règles de l’art et de sécurité.
- Reconnu Garant de l’Environnement (RGE) : Cette qualification est obligatoire pour bénéficier des aides financières de l’État (MaPrimeRénov’, éco-prêt à taux zéro, etc.). Elle garantit que l’installateur est compétent en matière d’efficacité énergétique.
Le certificat de conformité
Après chaque installation neuve ou modification d’une installation existante, l’installateur doit établir un certificat de conformité (modèle CC2). Ce document, visé par un organisme de contrôle agréé comme Qualigaz, atteste que l’installation respecte toutes les normes en vigueur. C’est un document essentiel pour votre assurance en cas de sinistre.
Les règles de ventilation et de distances
Pour une chaudière non-étanche (raccordée à une cheminée), la pièce doit comporter une amenée d’air basse et une sortie d’air haute pour assurer un renouvellement d’air suffisant. Des distances de sécurité doivent aussi être respectées entre la chaudière et d’autres éléments (meubles, murs) pour permettre la maintenance et éviter les risques d’incendie.
Enfin, n’oubliez pas que l’entretien annuel de la chaudière par un professionnel est une obligation légale. Cet entretien garantit le bon fonctionnement de la chaudière, sa longévité et votre sécurité.
FAQ – Questions Fréquentes sur l’Installation de Chaudière Gaz
Voici des réponses directes aux questions les plus courantes concernant l’installation d’une chaudière murale à gaz.
Puis-je installer ma chaudière à gaz moi-même ?
Non, c’est interdit par la loi et extrêmement dangereux. Seul un professionnel certifié Professionnel du Gaz (PG) est autorisé à installer ou modifier une installation au gaz. C’est une question de sécurité et d’assurance. De plus, vous ne pourriez pas obtenir le certificat de conformité obligatoire.
Quelle est la différence entre une évacuation par ventouse et par cheminée ?
La ventouse est un conduit double qui sort directement à travers un mur ou un toit. Elle évacue les fumées et prend l’air neuf à l’extérieur. C’est un système étanche. La cheminée utilise un conduit maçonné existant pour évacuer les fumées. La chaudière prend alors l’air dans la pièce où elle est installée, ce qui impose des contraintes de ventilation.
À quelle pression le circuit de chauffage doit-il être ?
La pression idéale pour un circuit de chauffage se situe entre 1 et 1,5 bar lorsque l’installation est froide. Un manomètre sur la chaudière permet de la vérifier. Une pression trop basse empêche l’eau de circuler correctement, notamment dans les radiateurs les plus hauts. Une pression trop élevée peut endommager l’installation.
