Vous avez un télérupteur Merlin Gerin à installer et les différents fils et bornes vous semblent un casse-tête ? Vous cherchez un schéma de branchement clair pour éviter toute erreur sur votre installation électrique ?
Cet article vous donne toutes les clés pour réussir le branchement. Vous y trouverez un tableau simple pour comprendre les bornes, des schémas, et un guide étape par étape pour câbler votre télérupteur en toute sécurité.
Si vous cherchez un « télérupteur Merlin Gerin Multi 9 » aujourd’hui, vous trouverez son équivalent sous la marque Schneider Electric (gammes Resi9 ou Acti9). L’entreprise a racheté Merlin Gerin en 1992. Le principe de branchement et le rôle des bornes restent les mêmes.
Rôle des Bornes du Télérupteur : Le Tableau Récapitulatif

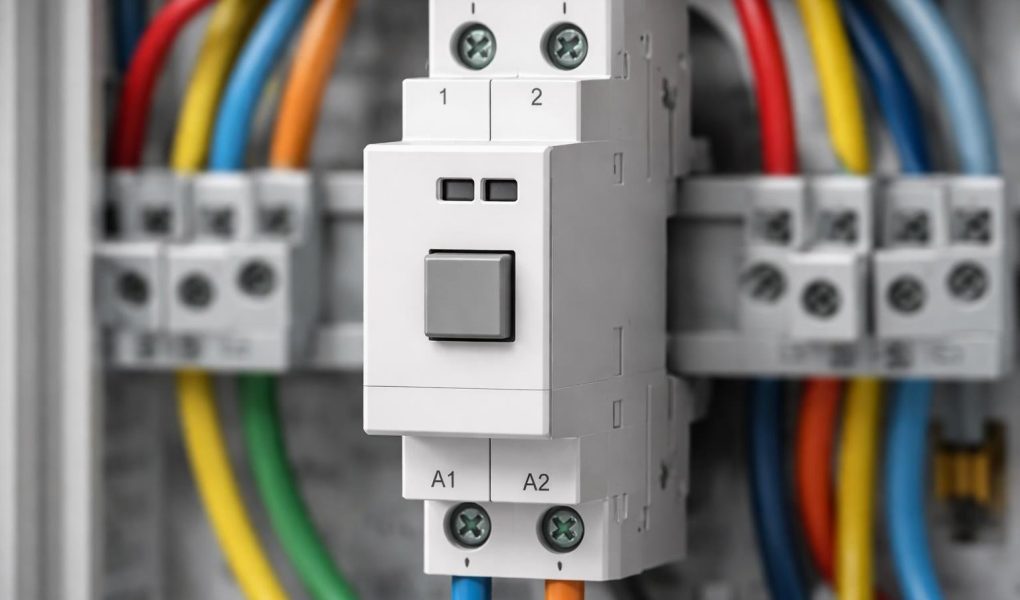

Avant de commencer le branchement, il faut comprendre le rôle de chaque borne. C’est la clé pour ne pas se tromper. Un télérupteur standard possède deux circuits : le circuit de commande (qui reçoit l’ordre des boutons poussoirs) et le circuit de puissance (qui allume ou éteint la lampe).
Voici un tableau simple pour identifier chaque borne et le fil qui s’y connecte.
| Borne | Fonction Principale | Fil à Connecter (Couleur / Type) |
|---|---|---|
| A1 | Bobine (Commande) | Retour des boutons poussoirs (souvent orange, violet ou noir) |
| A2 | Bobine (Commande) | Neutre (toujours le fil bleu) |
| 1 | Puissance (Entrée) | Phase (souvent le fil rouge, marron ou noir, depuis le disjoncteur) |
| 2 | Puissance (Sortie) | Départ vers la ou les lampe(s) (appelé retour lampe) |
Le fonctionnement est simple : quand vous appuyez sur un bouton poussoir, le courant arrive à la borne A1. La bobine entre A1 et A2 est activée et ferme le contact entre les bornes 1 et 2. La lampe s’allume. Une nouvelle pression ouvre le contact, et la lumière s’éteint.
Schéma de Câblage Simplifié du Télérupteur Merlin Gerin / Schneider
Un schéma visuel est souvent plus efficace pour comprendre le raccordement. La vidéo ci-dessous montre en détail comment brancher un télérupteur dans un tableau électrique, en respectant les couleurs des fils et l’emplacement de chaque connexion.
Le Guide de Branchement Étape par Étape
Maintenant que vous avez le schéma et le rôle des bornes en tête, voici la procédure de branchement, pas à pas. Suivez bien chaque étape pour une installation conforme et sécurisée.
Étape 1 : La sécurité avant tout
Avant toute manipulation dans votre tableau électrique, la première règle est de couper le courant au disjoncteur général. Ensuite, utilisez un Vérificateur d’Absence de Tension (VAT) pour confirmer qu’il n’y a plus aucun courant dans les fils que vous allez toucher. Ne sautez jamais cette étape.
Étape 2 : Brancher le circuit de commande (bornes A1 et A2)
Le circuit de commande est celui qui reçoit l’impulsion des boutons poussoirs.
- Prenez le fil bleu (neutre) qui vient de votre disjoncteur et raccordez-le sur la borne A2 du télérupteur.
- Connectez ensuite le fil qui vient de vos boutons poussoirs (souvent de couleur orange ou violet) sur la borne A1. Ce fil est le « retour poussoir ».
Étape 3 : Câbler le circuit de puissance (bornes 1 et 2)
Le circuit de puissance alimente directement votre point d’éclairage.
- Raccordez la Phase (fil rouge, marron ou noir) en sortie de votre disjoncteur sur la borne 1 du télérupteur.
- Connectez le fil qui part vers votre ou vos lampe(s) sur la borne 2. Ce fil est le « retour lampe ».
Étape 4 : Raccordement final et test
Le télérupteur est presque branché. Il reste à finaliser le circuit de la lampe.
- Le fil bleu neutre de votre lampe doit être raccordé directement au bornier de neutre de votre tableau électrique (avec les autres fils bleus). Il ne passe pas par le télérupteur.
- Une fois que chaque fil est bien fixé, vous pouvez remettre le courant au disjoncteur général.
- Appuyez sur un des boutons poussoirs pour tester l’installation. La lumière doit s’allumer et s’éteindre à chaque pression.
Matériel Nécessaire et Protections Électriques
Pour réaliser ce branchement, vous aurez besoin de quelques outils de base et de protections adaptées dans votre tableau électrique.
Outils et fournitures
- Un télérupteur (unipolaire pour la plupart des cas, bipolaire pour des circuits spécifiques)
- Un tournevis d’électricien (isolé)
- Une pince à dénuder et une pince coupante
- Des fils électriques de section 1,5 mm², en respectant les couleurs : bleu pour le neutre, rouge/marron/noir pour la phase, une autre couleur (orange, violet) pour les retours.
Protections obligatoires
Votre circuit d’éclairage commandé par le télérupteur doit être protégé par un disjoncteur dédié. La norme NF C 15-100 impose :
- Un disjoncteur de 10A ou 16A maximum. Un 10A est généralement suffisant pour un circuit d’éclairage classique.
- Le circuit doit être relié à un interrupteur différentiel de type AC pour la protection des personnes.
Diagnostic et Résolution des Pannes Courantes
Parfois, même avec un branchement qui semble correct, le système ne fonctionne pas. Voici les problèmes les plus fréquents et comment les résoudre.
Le télérupteur « grésille » ou « claque » mais la lumière ne s’allume pas
Ce bruit indique que la bobine reçoit bien une impulsion mais que le contact de puissance ne s’enclenche pas correctement.
- Cause possible : La bobine du télérupteur est usée ou défectueuse. Il est probablement temps de le remplacer.
- Cause possible : Une tension trop faible arrive à la bobine. Vérifiez les connexions des boutons poussoirs et du fil de neutre sur la borne A2.
La lumière reste allumée en permanence
Si vous ne pouvez plus éteindre la lumière via les boutons poussoirs, le problème vient du contact de puissance.
- Cause principale : Le contacteur interne est « collé » en position fermée. C’est une panne mécanique fréquente sur les anciens modèles. La seule solution est de changer le télérupteur.
Le télérupteur ne réagit pas du tout
Aucun bruit, aucune réaction lorsque vous appuyez sur un bouton poussoir.
- Vérification 1 : Le disjoncteur qui protège le circuit a-t-il sauté ? Remettez-le en position « On ».
- Vérification 2 : L’alimentation de la bobine est-elle correcte ? Vérifiez que le fil neutre est bien sur A2 et que le retour poussoir arrive bien sur A1.
- Vérification 3 : Le problème peut venir d’un bouton poussoir défectueux ou d’un fil déconnecté dans le circuit de commande.
FAQ – Branchement Télérupteur
Quelle est la différence entre un télérupteur et un va-et-vient ?
Un va-et-vient permet de commander un point lumineux depuis deux endroits différents. Si vous avez besoin de plus de deux points de commande (un couloir avec trois portes par exemple), vous devez obligatoirement utiliser un télérupteur avec des boutons poussoirs.
Combien de boutons poussoirs peut-on brancher sur un télérupteur ?
En théorie, le nombre de boutons poussoirs que l’on peut brancher en parallèle sur la borne A1 est pratiquement illimité. La seule limite concerne les boutons poussoirs avec un voyant lumineux, qui peuvent parfois causer un dysfonctionnement si vous en installez trop.
Comment savoir si mon télérupteur Merlin Gerin est HS ?
Le plus simple est d’écouter. Si vous entendez le « clic » mais que la lumière ne réagit pas, le contact de puissance est sûrement mort. Si vous n’entendez rien, coupez le courant et testez la bobine avec un multimètre en mode ohmmètre entre A1 et A2. Si vous n’obtenez aucune valeur, la bobine est coupée et le télérupteur est à remplacer.
